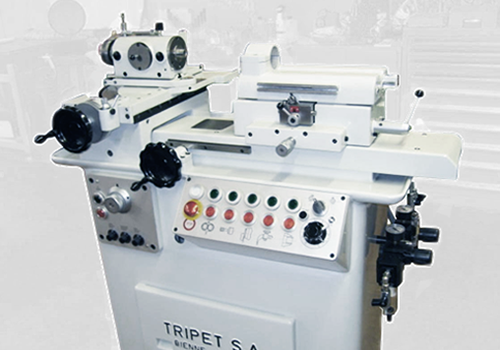

TRIPET MUR 100
Hydraulische Innenschleifmaschine hoher Präzision
(von LKS Grinding GmbH)
Die MUR 100 ist vor allem zum rationellen und hochgenauen Schleifen kleiner und kleinster Arbeitsstücke gebaut worden, und zwar von der Einzelstückbearbeitung bis zum Schleifen grosser Serien.
Besondere Vorteile:
Die Maschine ist äusserst handlich, vielseitig, praktisch und hochgenau.
-
Werkstückspindelstock mit elektronischer, stufenloser Drehzahlregulierung von 150-1500 U/Min., vor- und rückwärts. Lagerung der Spindel in vorgespannten Nadellagern, dadurch geometrische Formgenauigkeit unter einem mµ.
-
Querschlitten des Werkstückspindelstockes mit Rollenführung, dadurch absolut regelmässiger automatischer Vorschubzyklus mit Schrupp-, Schlicht- und Ausfunkzeit, regulierbar von 30 Sekunden bis 25 Minuten. Schwenkbasis 50°/90° für konische schleifarbeiten und Zirkular-Flachschliff.
-
Schleifschlitten mit vollhydraulischen, stossfreien, stufenlos von 0-8 m/min einstellbaren Längsbewegungen. Rasche Verstellung des Schleifkopfes durch Basis-Längsschlitten (225 mm).
-
Diamantspitze wird auf Sollmass eingestellt. Vorschub der Schleifscheibe gegen den Diamanten, somit automatischer Ausgleich der Scheibenabnützung beim Abziehen und hohe Massgenauigkeit bei Serie-Schleifarbeiten.
Technische Daten:
- Schleifbewegung: 1-100mm
- Schleif-Ø innen: 0.5-15mm
- Spitzenhöhe (standard): 60mm
- Spitzenhöhe (Option SV 102): 102mm
Präzision:
- Radialspiel auf Werkstückspindelnase: ≤2mµ
- Axialspiel auf Werkstückspindelnase: ≤2mµ
- Geometrische Form eines Musterteils: ≤0.5mµ
Zubehöre:
- Frontalschleifapparat, Führungslünette (Auf Standard Werkzeugspindelstock montiert)
- Hochfrequenz-Schleifspindel bis 120'000 U/Min.
- Werkstückspindelstock Schaublin SV 102 / W/20
- Diverse Spannwerkzeuge (manuell Spannfutter, Mikrozentrisch, Magnetisch, Pneumatisch, usw.)
- Bandfilteranlage, Maschinenlampe, usw.
